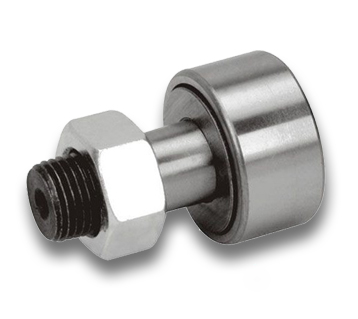

滾輪軸承外圈采用外圈壁較厚的滿裝圓柱滾子軸承，滾輪的外徑面有圓柱形和弧形，可根據使用場合設計來與滾道面配合。利用這種外圈，滾輪可以直接在滾道上滾動，并可以承受較重負荷和沖擊負荷。組合滾輪軸承由主滾輪、側滾輪、軸頭和蓋板組成。



組合滾輪軸承的組成

1）主滾輪

主滾輪是一套復合滾輪當中最主要的承載體，主要承受垂直方向的載荷和沖擊負荷，具有很強的耐沖擊性、耐磨性及抗腐蝕性。由于主滾輪為滿裝滾子軸承，亦可作為單向軸承單獨使用。

2）側滾輪

側滾輪為一套復合滾輪當中第二承載體，主要承受水平方向載荷，同樣具有很強的耐沖擊性、耐磨性及抗腐蝕性。側滾輪為無內圈滿滾針設計，由一根芯軸代替內圈和軸頭銜接承載。

3）軸頭

軸頭是作為復合滾輪和機器設備連接的部分，通常軸頭頭部設計為倒角，方便安裝，可直接將軸頭接焊接在設備上，也可將軸頭焊接在帶有圓孔的連接板上再將連接板和設備組裝。

4）蓋板

蓋板的作用是將安裝在軸頭內部的側滾輪、軸頭外部的主滾輪用螺母及螺紋膠在軸頭尾部固定在一起的重要組成部分。
